Erdungsaufroller

Standard-Ausführungen
ATEX-Ausführungen
Passende Erdungszangen

Erdungskabelaufroller RB 811001

  • Wickellänge: 15m
  • Anzahl der Leiter: 1
  • Querschnitt: 6mm²
  • Außengehäuse aus schlagfestem Kunststoff
  • Kabelrücklaufsperre (alle 50 cm) ausschaltbar
  • Schutzart IP 24
  • Umgebungstemperatur -5°C bis +40°C
  • in Kombination mit hochwertiger Zange

Achtung: Nur die Zangen VESX45 und VESX90 sind für ATEX-Schutzzonen geeignet. Die Kabelaufroller sind nicht explosionsgeschützt und müssen somit innerhalb Ex-Schutzzonen entsprechend den Normen 99/92 CE in der Sicherheitszone installiert werden. Weitere Wickellängen und Querschnitte lieferbar. Fragen Sie uns.

Best.Nr.Zange
RB 811001- ohne Zange - Anfrage
RB 811001-925Standard (Typ 925) Anfrage
RB 811001-VESX45ATEX Typ VESX-45 (s. unten) Anfrage
RB 811001-VESX90ATEX Typ VESX-90 (s. unten) Anfrage

Erdungskabelaufroller 9006

  • Wickellänge: 6 + 1m
  • Anzahl der Leiter: 1
  • Querschnitt: 6mm²
  • Außengehäuse aus schlagfestem Kunststoff
  • Kabelrücklaufsperre (alle 50 cm) ausschaltbar
  • Schutzart IP 42
  • Umgebungstemperatur -5°C bis +40°C
  • in Kombination mit hochwertiger Zange
Achtung: Nur die Zangen VESX45 und VESX90 sind für ATEX-Schutzzonen geeignet. Die Kabelaufroller sind nicht explosionsgeschützt und müssen somit innerhalb Ex-Schutzzonen entsprechend den Normen 99/92 CE in der Sicherheitszone installiert werden.

Best.Nr.Zange
9006- ohne Zange - Anfrage
9006-925Standard (Typ 925) Anfrage
9006-VESX45ATEX Typ VESX-45 (s. unten) Anfrage
9006-VESX90ATEX Typ VESX-90 (s. unten) Anfrage

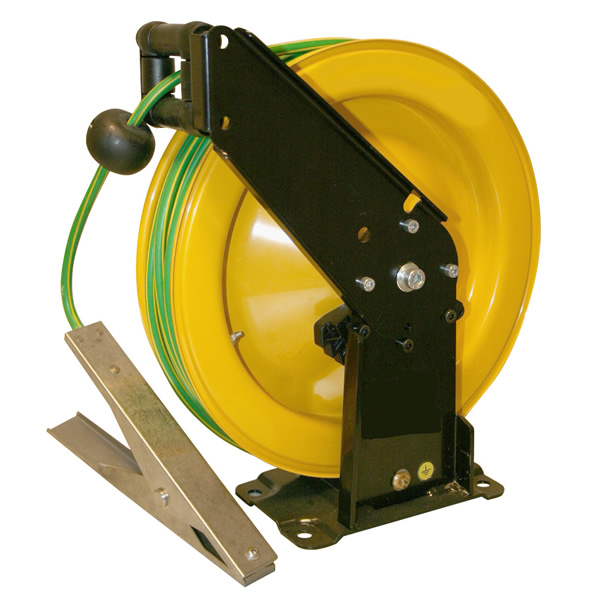

Federbetriebener Erdungsaufroller für ATEX-Schutzzonen 1 / 21+ 2 / 22 - Typ 735000

  • hochwertige Stahlblechkonstruktion
  • Pulverbeschichtung als Korrosionsschutz
  • federbetriebene Aufwicklung
  • mit Rücklaufsperre
  • Wickellänge: auf Wunsch
    • bis 25m 1 x 6mm²
    • bis 20m 1 x 16mm²
  • lieferbar mit Leitung Highflex LifY (grün/gelb)
  • Aufroller Zertifikat: CE Ex II 2 GD c IIB T6 X
  • (Zusätzlich geprüft durch Bayer Technology Services)

Best.Nr.WickellängeKabel / Zange
735000bis 25mohne (bei Bedarf optional lieferbar) Anfrage

Federbetriebener Erdungsaufroller für ATEX-Schutzzonen 1 / 21+ 2 / 22

  • hochwertige Stahlblechkonstruktion
  • Pulverbeschichtung als Korrosionsschutz
  • federbetriebene Aufwicklung
  • fein eingestellte Rücklaufsperre
  • Wickellänge: 6,1m / 9,2m / 15,2m
  • galvanisiertes Stahlkabel mit Hytrel- Schutzmantel
  • Qualität- Edelstahlzangen: ATEX-Schutzzonen 0 / 1 / 2 + 20 / 21 / 22
    • Zange X45 für geschlossene Fässer bis 205 Liter (s. unten)
    • Zange X90 für Großbehälter wie IBC und offene Fässer (s.unten)
  • Aufroller Zertifikat: ATEX Ex II 2 GD T6
  • Abmessungen siehe Zeichnung links ("Vergrößern" anklicken)

Best.Nr.WickellängeZange
REEL-6.1-X456,1 mX45 für geschlossene Fässer bis 205 Liter Anfrage
REEL-6.1-X906,1 mX90 für Großbehälter wie IBC und offene Fässer Anfrage
REEL-9.2-X459,2 mX45 für geschlossene Fässer bis 205 Liter Anfrage
REEL-9.2-X909,2 mX90 für Großbehälter wie IBC und offene Fässer Anfrage
REEL-15.2-X4515,2 mX45 für geschlossene Fässer bis 205 Liter Anfrage
REEL-15.2-X9015,2 mX90 für Großbehälter wie IBC und offene Fässer Anfrage

Edelstahl Erdungsaufroller für ATEX-Schutzzonen 1 / 2 + 21 / 22

  • robuste Edelstahlkonstruktion
  • manuelle Auf- und Abwicklung
  • massive Handkurbel für die Aufwicklung
  • hochwertiges Edelstahlseil D= 3mm
  • Wickellänge: 7,5m / 15m / 30m
  • Aufnahme der Erdungszange bei nicht Nutzung
  • Qualität- Edelstahlzange:
    • ATEX-Schutzzonen 0 / 1 / 2 + 20 / 21 / 22
    • Zange X45 für geschlossene Fässer bis 205 Liter (s. unten)
    • Zange X90 für Großbehälter wie IBC und offene Fässer (s. unten)
  • Feststellmechanismus gegen unbeabsichtigte Abwicklung
  • Aufroller Zertifikat: ATEX Ex II 2 GD T6

Best.Nr.WickellängeZange
CRSC-7.5-X457,5 mX45 für geschlossene Fässer bis 205 Liter Anfrage
CRSC-7.5-X907,5mX90 für Großbehälter wie IBC und offene Fässer Anfrage
CRSC-15-X4515mX45 für geschlossene Fässer bis 205 Liter Anfrage
CRSC-15-X9015mX90 für Großbehälter wie IBC und offene Fässer Anfrage
CRSC-30-X4530mX45 für geschlossene Fässer bis 205 Liter Anfrage
CRSC-30-X9030mX90 für Großbehälter wie IBC und offene Fässer Anfrage

Erdungszange für ATEX-Schutzzonen 0 / 1 / 2 + 20 / 21 / 22

Diese Erdungszangen sind von höchster Qualität, sie sind aus Edelstahl gefertigt und besitzen 2 Wolframkarbid Zähne. Die Zähne sorgen für einen sicheren Kontakt zum geerdeten Gegenstand.

Best.Nr.Eigenschaften
VES-X45Länge 120mm / Öffnungsweite 20mm Anfrage
VES-X90Länge 235mm / Öffnungsweite 50mm Anfrage

Federbetriebener Erdungsaufroller für ATEX-Schutzzonen 1 / 21+ 2 / 22 mit Überwachungsoptionen

  • hochwertige Stahlblechkonstruktion
  • Pulverbeschichtung als Korrosionsschutz
  • federbetriebene Aufwicklung
  • zweiadriges, antistatisches Kabel (Hytrel- beschichtet)
  • Wickellänge: 15m
  • silberbeschichtete Schleifringkontakte
  • 3m Anschlussleitung
  • verstellbarer Führungsarm
  • Option: Schwenkkonsole aus massivem passiviertem Stahl
  • Schwenkbereich bis zu 345°
  • Gewicht: 3,4kg



Mit 2 Optionen für Überwachung lieferbar:

Option 1 für Überwachung (BR235)
Option 2 für Überwachung (RTR)
  • Durch die grüne LED an der Zange, erkennt das Bedienpersonal das niederohmige Verbindungen bestehen
  • Edelstahlklammer für den Einsatz bei chemischen Bearbeitung und in der Industrie
  • Dank des Quick-Connect kann das Bedienpersonal die Erdungszange zum Batteriewechsel schnell aus dem gekennzeichneten Gefahrbereich abziehen
  • Widerstandswert von 10 Ohm entspricht: Best-Practice-Vorgaben
  • Zertifizierung: Ex II 1 GD EEx ia IIC T4
Die spezielle Technologie gewährleistet, dass der Produktfluss erst dann stattfinden kann, nachdem das System festgestellt hat, dass es mit einem Tanklastzug und einem Erdungspunkt verbunden ist.
  • Stromversorgung: 110/120V oder 220/240V AC, 50-60 Hz 12V oder 24V DC Temperaturbereich: -40°C bis +55°C
  • ATEX Zertifizierung: Ex IECEx
  • IP 66

Best.Nr.Überwachungs-Option
VESM02-BR235Option 1 - BR235 (s.oben) Anfrage
VESM02-RTROption 2 - RTR (s.oben) Anfrage
