C-Laufschienen

Online-Shop

BASIS-SYSTEMBAUTEILE für C-Profilsystem 9030 (300)
35 x 40 x 2,75 mm

Max. Traglasten:

Kran-Einschienenbahn:

40 kg

Schiebetor:

200 kg

(bei Anwendung von 2 Stück Rollapparaten)

Auch lieferbar in Edelstahl.
Sprechen Sie uns an: Kontakt...

- Montagebeispiel und Bauteile für Schiebetore

C-Laufschienen aus Stahl, verzinkt (28 x 30 x 1,8mm) - Schnittlänge 2m

C-Profillaufschiene (9030) aus Stahl, verzinkt (35 x 40 x 2,75mm) - 2m Länge

Artikel-Nr.: 23.001

40,30 € (pro Stück)
Menge:

Lieferzeit: Auf Lager
zzgl. MwSt.
zzgl. Versandkosten

(ID: 7601 )

Schnittlänge 2m
(Versand per Paketdienst)

CAD Datei downloaden CAD Zeichnung 9030

C-Laufschienen aus Stahl, verzinkt (28 x 30 x 1,8mm) - Schnittlänge 6m

C-Profillaufschiene (9030) aus Stahl, verzinkt (35 x 40 x 2,75mm) - 6m Länge

Artikel-Nr.: 23.000

96,77 € (pro Stück)
Menge:

Lieferzeit: Auf Lager
zzgl. MwSt.
zzgl. Versandkosten

(ID: 7602 )

Lagerlänge 6m
(Versand per Spedition)

CAD Datei downloaden CAD Zeichnung 9030

Endanschlag für C- Profillaufschiene mit Gummipuffer, Stahl verzinkt

Endanschlag für C-Profillaufschiene 9030 mit Gummipuffer, Stahl verzinkt

Artikel-Nr.: 23.X01

4,18 € (pro Stück)
Menge:

Lieferzeit: Auf Lager
zzgl. MwSt.
zzgl. Versandkosten

(ID: 5713 )

CAD Datei downloaden CAD Zeichnung 23.X01

Laufschienenhalter für Deckenbefestigung, Stahl verzinkt

Laufschienenhalter (9030) für Deckenbefestigung, Stahl verzinkt

Artikel-Nr.: 23.B02

5,05 € (pro Stück)
Menge:

Lieferzeit: Auf Lager
zzgl. MwSt.
zzgl. Versandkosten

(ID: 5714 )

CAD Datei downloaden CAD Zeichnung 23.B02

C-Schiene: Laufschienenhalter mit Gewindeelement zur Höhenverstellung, Stahl verzinkt

Laufschienenhalter (9030) mit Gewindeelement zur Höhenverstellung, Stahl verzinkt

Artikel-Nr.: 23.B04

6,05 € (pro Stück)
Menge:

Lieferzeit: Auf Lager
zzgl. MwSt.
zzgl. Versandkosten

(ID: 5715 )

CAD Datei downloaden CAD Zeichnung 23.B04

C-Schiene: Laufschienenhalter für die Wandbefestigung, Stahl verzinkt

Laufschienenhalter (9030) für die Wandbefestigung, Stahl verzinkt

Artikel-Nr.: 23.B01

5,18 € (pro Stück)
Menge:

Lieferzeit: Auf Lager
zzgl. MwSt.
zzgl. Versandkosten

(ID: 5716 )

CAD Datei downloaden CAD Zeichnung 23.B01

C-Laufschienenhalter zum Anschweißen, Stahl blank

Laufschienenhalter (9030) zum Anschweißen, Stahl blank

Artikel-Nr.: 23.B50

3,45 € (pro Stück)
Menge:

Lieferzeit: Auf Lager
zzgl. MwSt.
zzgl. Versandkosten

(ID: 5717 )

CAD Datei downloaden CAD Zeichnung 23.B00_B50

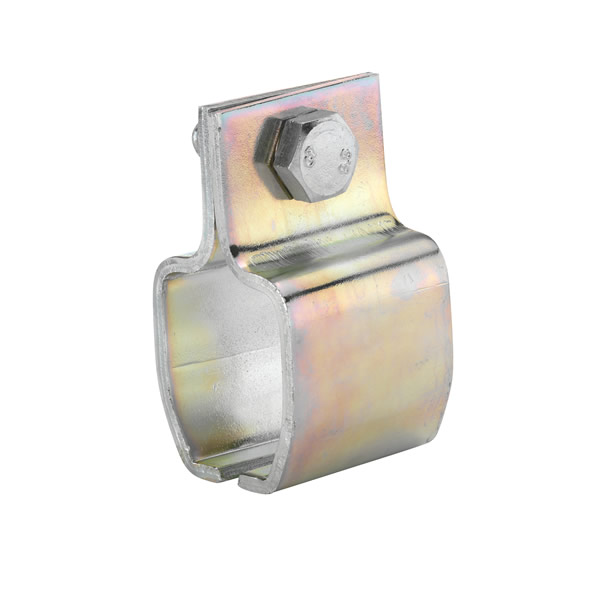

Laufschienenhalter als Klemmhalter mit Flachstahl (s= 6mm), Stahl verzinkt

Laufschienenhalter (9030) als Klemmhalter, Stahl verzinkt

Artikel-Nr.: 23.B03

5,82 € (pro Stück)
Menge:

Lieferzeit: Auf Lager
zzgl. MwSt.
zzgl. Versandkosten

(ID: 5718 )

CAD Datei downloaden CAD Zeichnung 23.B03

Doppelter Laufschienenhalter für die Deckenbefestigung, Stahl verzinkt

Doppelter Laufschienenhalter (9030) für die Deckenbefestigung, Stahl verzinkt

Artikel-Nr.: 23.B32

17,20 € (pro Stück)
Menge:

Lieferzeit: Auf Lager
zzgl. MwSt.
zzgl. Versandkosten

(ID: 5719 )

Doppelter Laufschienenhalter für die Wandbefestigung, Stahl verzinkt

Doppelter Laufschienenhalter (9030) für die Wandbefestigung, Stahl verzinkt

Artikel-Nr.: 23.B31

16,90 € (pro Stück)
Menge:

Lieferzeit: Auf Lager
zzgl. MwSt.
zzgl. Versandkosten

(ID: 5720 )

C-Laufschienen: Wandwinkel, Stahl verzinkt Für Anwendung mit Laufschienenhalter xx.B11 (mit Gewindeelement)

Wandwinkel, Stahl verzinkt. Für Anwendung mit Laufschienenhalter 23.B11 (mit Gewindeelement)

Artikel-Nr.: 24.B05

6,59 € (pro Stück)
Menge:

Lieferzeit: Auf Lager
zzgl. MwSt.
zzgl. Versandkosten

(ID: 5721 )

CAD Datei downloaden CAD Zeichnung 24.B05

C-Laufschienen: Doppel- Wandwinkel, Stahl verzinkt

Doppel- Wandwinkel, Stahl verzinkt. Für Anwendung mit 2x Laufschienenhalter 23.B11 (mit Gewindeelement)

Artikel-Nr.: 24.B06

9,39 € (pro Stück)
Menge:

Lieferzeit: Auf Lager
zzgl. MwSt.
zzgl. Versandkosten

(ID: 5722 )

CAD Datei downloaden CAD Zeichnung 24.B06

C-Laufschienen: Deckenkonsole, Stahl verzinkt

Deckenkonsole .Z08, Stahl verzinkt inklusive Laufschienenhalter .B04 (mit Gewindeelement)

Artikel-Nr.: 23.B44

21,53 € (pro Stück)
Menge:

Lieferzeit: Auf Lager
zzgl. MwSt.
zzgl. Versandkosten

(ID: 5723 )

CAD Datei downloaden CAD Zeichnung 24.Z08

Laufschienenverbinder, Stahl verzinkt (Bei Anwendung mehrerer C-Profillaufschienen)

Laufschienenverbinder (9030), Stahl verzinkt Bei Anwendung mehrerer C-Profillaufschienen

Artikel-Nr.: 23.B49

8,72 € (pro Stück)
Menge:

Lieferzeit: Auf Lager
zzgl. MwSt.
zzgl. Versandkosten

(ID: 5724 )

CAD Datei downloaden CAD Zeichnung 23.B49

Laufschienenverbinder und Halter mit Deckenbefestigungstraverse, Stahl verzinkt (Bei Anwendung mehrerer C-Profillaufschienen)

Laufschienenverbinder (9030) und Halter mit Deckenbefestigungstraverse, Stahl verzinkt. Bei Anwendung mehrerer C-Profillaufschienen

Artikel-Nr.: 23.B30

14,06 € (pro Stück)
Menge:

Lieferzeit: Auf Lager
zzgl. MwSt.
zzgl. Versandkosten

(ID: 5725 )

CAD Datei downloaden CAD Zeichnung 23.B30

Laufschienenverbinder und Halter mit Gewindeelement, Stahl verzinkt (Bei Anwendung mehrerer C-Laufschienen)

Laufschienenverbinder (9030) und Halter mit Gewindeelement, Stahl verzinkt. Bei Anwendung mehrerer C-Laufschienen

Artikel-Nr.: 23.B11

14,88 € (pro Stück)
Menge:

Lieferzeit: Auf Lager
zzgl. MwSt.
zzgl. Versandkosten

(ID: 5726 )

CAD Datei downloaden CAD Zeichnung 23.B11

Rollapparat einachsig mit Aufhängeöse, Stahl verzinkt. Traglast: 10 kg

Rollapparat (9030) einachsig mit Aufhängeöse, Stahl verzinkt. Traglast: 20 kg

Artikel-Nr.: 23.T11

11,17 € (pro Stück)
Menge:

Lieferzeit: Auf Lager
zzgl. MwSt.
zzgl. Versandkosten

(ID: 5728 )

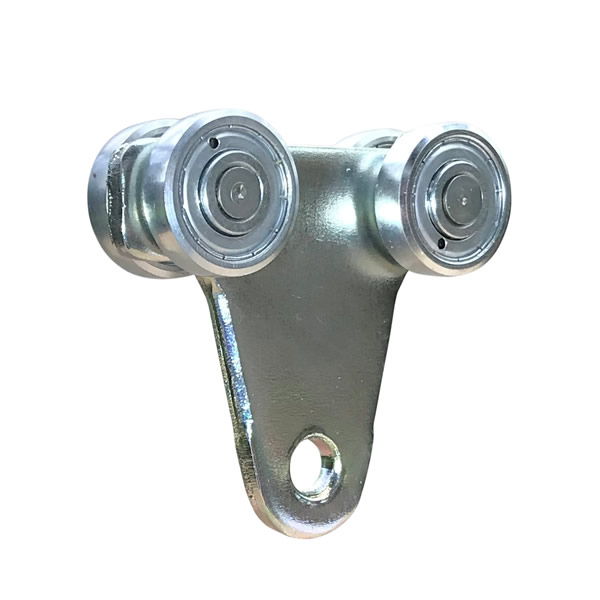

Rollapparat zweiachsig mit Aufhängeöse, Stahl verzinkt. Traglast: 20 kg

Rollapparat (9030) zweiachsig mit Aufhängeöse, Stahl verzinkt. Traglast: 40 kg

Artikel-Nr.: 23.T10

19,07 € (pro Stück)
Menge:

Lieferzeit: Auf Lager
zzgl. MwSt.
zzgl. Versandkosten

(ID: 5729 )

CAD Datei downloaden CAD Zeichnung 23.T10

Rollapparat einachsig für Schiebetor, Stahl verzinkt (Max. Schiebetorgewicht: 60 kg - bei Anwendung mit 2x Rollapparaten)

Rollapparat einachsig für Schiebetor, Stahl verzinkt. Max. Schiebetorgewicht: 130 kg (bei Anwendung mit 2x Rollapparaten)

Artikel-Nr.: 23.R90

13,92 € (pro Stück)
Menge:

Lieferzeit: Auf Lager
zzgl. MwSt.
zzgl. Versandkosten

(ID: 5730 )

CAD Datei downloaden CAD Zeichnung 23.R90

Rollapparat zweiachsig für Schiebetor, Stahl verzinkt (Max. Schiebetorgewicht: 100 kg - bei Anwendung mit 2x Rollapparaten)

Rollapparat (9030) zweiachsig für Schiebetor, Stahl verzinkt. Max. Schiebetorgewicht: 200 kg (bei Anwendung mit 2x Rollapparaten)

Artikel-Nr.: 23.R91

21,20 € (pro Stück)
Menge:

Lieferzeit: Auf Lager
zzgl. MwSt.
zzgl. Versandkosten

(ID: 5731 )

CAD Datei downloaden CAD Zeichnung 23.R91

Tragflansch zur Montage am oberen Torblatt, Stahl verzinkt. Inklusive Schraubteil für eine direkte Anbindung an Rollapparat 21.R90 / 21.R91

Tragflansch (9030) zur Montage am oberen Torblatt, Stahl verzinkt. Inklusive Schraubteil für eine direkte Anbindung an Rollapparat 23.R90 / 23.R91

Artikel-Nr.: 23.F00

2,86 € (pro Stück)
Menge:

Lieferzeit: Auf Lager
zzgl. MwSt.
zzgl. Versandkosten

(ID: 5732 )

CAD Datei downloaden CAD Zeichnung 23.F00

Verstellbare Verstärkungslasche, Stahl verzinkt - Für eine zusätzliche Verstärkung in Verbindung mit Tragflansch 21.F00

Verstellbare Verstärkungslasche (9030), Stahl verzinkt. Für eine zusätzliche Verstärkung in Verbindung mit Tragflansch 23.F00

Artikel-Nr.: 24.F18

7,56 € (pro Stück)
Menge:

Lieferzeit: Auf Lager
zzgl. MwSt.
zzgl. Versandkosten

(ID: 5733 )

CAD Datei downloaden CAD Zeichnung 24.F18

Anschweiß- Tragflansch, Stahl blank - Für eine direkte Anbindung an Rollapparat 21.R90 / 21.R91

Anschweiß- Tragflansch, Stahl blank Für eine direkte Anbindung an Rollapparat 23.R90 / 23.R91

Artikel-Nr.: 23.F05

1,49 € (pro Stück)
Menge:

Lieferzeit: Auf Lager
zzgl. MwSt.
zzgl. Versandkosten

(ID: 5734 )

Rollapparat zweiachsig für Schiebetor, Stahl verzinkt. Mit direkt angeschweißter Flanschplatte mit Durchgangsbohrungen. Max. Schiebetorgewicht: 100 kg (bei Anwendung mit 2x Rollapparaten)

Rollapparat (9030) zweiachsig für Schiebetor, Stahl verzinkt. Mit direkt angeschweißter Flanschplatte für Tür/Torbefestigung. Max. Schiebetorgewicht: 200 kg (bei Anwendung mit 2x Rollapparaten)

Artikel-Nr.: 23.R59

36,26 € (pro Stück)
Menge:

Lieferzeit: Auf Lager
zzgl. MwSt.
zzgl. Versandkosten

(ID: 5735 )

CAD Datei downloaden CAD Zeichnung 23.R59

Rollapparat zweiachsig für Schiebetor, Stahl verzinkt. Zum Anschweißen. Max. Schiebetorgewicht: 100 kg (bei Anwendung mit 2x Rollapparaten)

Rollapparat (9030) zweiachsig für Schiebetor, Stahl verzinkt. Zum anschweißen an die Tür/Tor. Max. Schiebetorgewicht: 200 kg (bei Anwendung mit 2x Rollapparaten)

Artikel-Nr.: 23.R94

21,84 € (pro Stück)
Menge:

Lieferzeit: Auf Lager
zzgl. MwSt.
zzgl. Versandkosten

(ID: 5736 )

Sie benötigen eine passende Bodenführung für Ihre Schiebetor Anwendung?

In unserer technischen Information finden Sie eine umfangreiche Auswahl verschiedener Möglichkeiten:

- Montagebeispiel und Bauteile für Schiebetore

Gerne unterstützen wir Sie bei der Auswahl der optimalen Bodenführung für ihren speziellen Anwendungsfall.

Ihre technischen Ansprechpartner:

Dominik Pelzer & Christian Lenders

+49 2181 164594-44

Weitere Informationen finden Sie auch in unseren Katalogen:

- Schiebetore

- Handhängebahnen

- Leichtkransysteme
