In bester Industriequalität für höchste Zuverlässigkeit und maximale Sicherheit.
Gefertigt nach strengen Qualitätsvorschriften, die Federzug Auswahl für Traglasten von 0,2 kg bis 14 kg:
Hohe Betriebssicherheit durch robuste Bauweise, ausgestattet mit Qualitäts- Triebfedern „Made in Germany“ für ihren individuellen Arbeitsplatz mit hoher Anforderung an Dauerhaftigkeit.
Umfangreiche Typenvielfalt: Mit Dauerzug oder Federzug mit Arretierung
Für Traglasten > 14 kg: Entdecken Sie unsere Federzug Balancer für Lebensmittelbereiche bis 180 kg Traglast

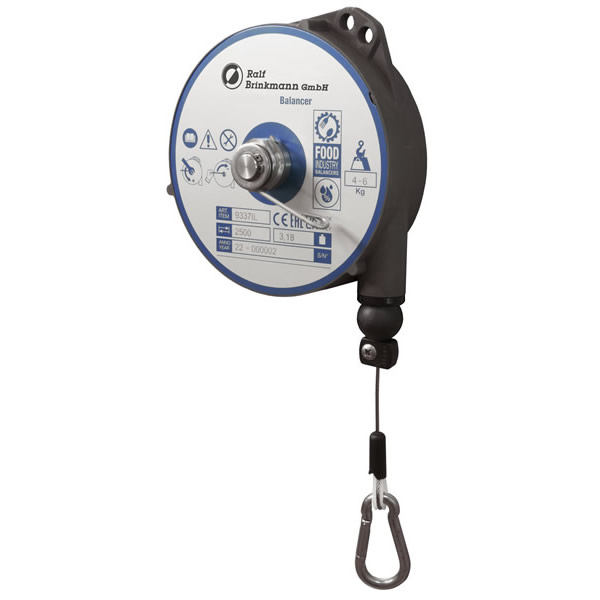

Federzug / Balancer für Lebensmittelbereiche
Traglast: 0,2 - 3 kg. Seilauszugslänge: 1,6m
Federzug Gehäuse aus Aluminium mit spezieller Harteloxal- Oberflächenbehandlung.
Alle bewegten Bauteile unter Anwendung mit Lebensmittel- Schmierstoffen (NSF-H1-Zertifizierung)
Rostbeständige äußere Systembauteile aus Edelstahl
Hochflexibles Edelstahlseil
Präzise Seilführung in einem reibungsverhindernden Material
Wichtige Informationen bezüglich Federzug Einsatz und Handhabung.
Gerne unterstützen wir Sie bei allen Fragen rund um die korrekte Federzug Auswahl, Installation und Gebrauch.
Anwendungsbereich:
Ein Federzug ist konzipiert zum Gewichtsausgleich von Werkzeugen jeglicher Art sowie für die bewegliche Zuführung von Zuleitungen, Energiewürfel und sonstigen Gegenständen. Die Anwendung eines Federzug erfolgt insbesondere an Einzelarbeitsplätzen, in Montagelinien bei gewerblicher und industrieller Nutzung.
Auswahl:
Definieren Sie zunächst das Gesamtgewicht, welches der Federzug ausgleichen soll, bestehend aus dem Eigengewicht des Werkzeugs und Zubehör sowie eventuelle Zuleitungen (Kabel und/oder Schläuche). Dieses Gesamtgewicht muss sich zwischen der minimalen und maximalen Federzug Nutzlast befinden. Als weiterer Punkt gilt es die notwendige Federzug Seillänge zu definieren, die Hublänge (tatsächliche Wickellänge) die benötigt wird, um den weitesten Arbeitsbereich zu bedienen.
Installation:
Vor jeglicher Anwendung ist der Federzug ordnungsgemäß, inklusive der zusätzlichen Sicherheitsaufhängung durch entsprechendes sachkundiges Personal zu installieren unter Beachtung der bei Lieferung beigefügten Federzug Betriebsanleitung. Eine unsachgemäße Federzug Installation kann zu Schäden an Personen oder Gegenständen führen. Die Betriebsanleitung enthält somit wichtige Informationen, die dem Installateur sowie Bediener unbedingt zugänglich gemacht werden sollten. Bevor Sie den Federzug einsetzen, vergewissern Sie sich, dass die Anweisungen verstanden worden sind, um Gefährdungen auszuschließen.
Befestigung:
Die Federzug Befestigung als wesentlichen Bestandteil der Sicherheitsvorschriften, bitte folgend vornehmen.
Generell: Verwenden Sie die Öffnung A für die Hauptaufhängung und die Öffnung S für die zusätzliche Sicherheitsaufhängung.
Befestigung:
Die Federzug Befestigung als wesentlichen Bestandteil der Sicherheitsvorschriften, bitte folgend vornehmen.
Generell: Verwenden Sie die Öffnung A für die Hauptaufhängung und die Öffnung S für die zusätzliche Sicherheitsaufhängung.
Befestigung Federzug bis 4 KG
Befestigung Federzug mehr als 4 KG
Handhabung:
Ein Federzug ist ausgelegt die Last in vertikaler Richtung zu führen. Greifen Sie das am Federzug angehängte Werkzeug und führen Sie die gewünschten Arbeitsschritte aus. Nach Betätigung führen Sie das Werkzeug wieder zurück in die obere Federzug Ausgangsstellung.
Die auszugleichende Last ist am Karabinerhaken 24 Abb. 4 einzuhängen. Stellen Sie sicher, dass der Karabinerhaken nach dem Anbringen der Last geschlossen ist. Die Abwicklung des Seils darf niemals vollständig erfolgen: Die benötigte Seilauszugslänge muss mindestens 100 mm < sein als die Gesamtseillänge auf dem Federzug. Mit Hilfe der Seilklemme 20 Abb. 3 kann der obere Anschlagstopper individuell versetzt werden.
Ein seitlicher Abzug des Federzug Seils sollte unbedingt verhindert werden, da dies zu einer starken Seilreibung am Federzug Gehäuse führen kann bis hin zu einem Seilabriss.
Um seitliche Abzugswinkel zu vermeiden, empfehlen wir ihnen folgende Systeme aus unserem Hause, die eine optimale & vertikale Federzug Positionierung in den Arbeitsbereich ermöglichen:
Federzug für die Positionierung von Energiewürfel / Energieeinheiten als Komplettsystem mit Schwenkausleger.
Die Last darf nicht durch direktes Ziehen am Federzug Seil verschoben werden
Das Anhängen von Lasten, die nicht innerhalb der zulässigen Mindest- und Höchstnutzlast liegen, ist verboten
Das Anhängen von mehr als einem Werkzeug an dem Federzug ist verboten
Vermeiden Sie stets ein unkontrolliertes Aufwickeln des Seils durch eine zu starke Federkrafteinstellung und/oder dem unkontrollierten Loslassen (nicht zurückführen) des Werkzeugs
Sollte das Seil aus irgendeinem Grund nicht vom Federzug aufgewickelt werden, greifen Sie nicht selbst ein, sondern verständigen unverzüglich unseren technischen Support
Hängen Sie die Last niemals aus, wenn das Seil nicht vollkommen aufgerollt ist. Sollte das Federzug Seil ohne Last komplett abgewickelt sein, greifen Sie nicht selbst ein, sondern verständigen Sie unseren technischen Support
Der Federzug ist regelmäßig einer Sichtprüfung zu unterprüfen (zum Beispiel einmal pro Arbeitsschicht) Dabei ist insbesondere der Zustand der Aufhängungen sowie die Beschaffenheit der Haken und des Seils zu kontrollieren. Sollte das Seil die in Abb. 8 gezeigten Schäden aufweisen, ist dieses unverzüglich zu ersetzen. Nehmen Sie selbst keine Änderungen an der Seilgruppe vor
Stellen Sie sicher, dass die Bewegung des Seils leichtgängig ist und keine ungewöhnlichen Geräusche auftreten
ACHTUNG:
Bei Seil-Beschädigungen wie hier abgebildet, muss das Seil unverzüglich ersetzt werden !
Einstellung der Federzüge:
Damit der Federzug größere Lasten ausgleichen kann, drehen Sie den Knauf 6 mit Hilfe des Schlüssels D wie in der Abbildung gezeigt im Gegenuhrzeigersinn, gekennzeichnet durch das Zeichen “+”.
Drücken Sie bei geringeren Lasten auf das Ende der Feder 9 (s. Abbildung) und drehen Sie wie in der Abbildung gezeigt im Uhrzeigersinn, gekennzeichnet durch das Zeichen “-”. ACHTUNG: VERSTELLEN SIE ZUR REDUZIERUNG DER LAST NICHT DEN KNAUF 6 MIT HILFE DES SCHLÜSSELS! (das Forcieren des Knaufes mit dem Schlüssel in Richtung der Lastreduzierung kann den Bruch des Rückhaltesystems herbeiführen).
Stellen Sie nach der Einstellung der Last sicher, dass das Seil frei auf seiner gesamten Länge laufen kann, Die Bewegung darf nicht durch die vollständige Aufwicklung der Feder begrenzt werden. Prüfen Sie den Lauf mehrmals bei verschiedenen Geschwindigkeiten.
Reparatur, Wartung, Prüfung:
Reparaturen & Wartungsarbeiten dürfen nur von befugtem Fachpersonal durchgeführt werden. Schmieren Sie den Federzug nicht mit entflammbaren oder flüchtigen Flüssigkeiten.
Der Federzug ist mindestens einmal pro Jahr durch autorisiertes Fachpersonal zu inspizieren. Bauen Sie den Federzug niemals eigenständig auseinander. In unserer speziell für die Reparatur- und Instandhaltung von Federzug- Balancer ausgestatteten mechanischen Werkstatt, bieten wir ihnen die markenübergreifende und kurzfristige Wiederherstellung ihrer Federzüge und Balancer.
Eine eigenständige Verringerung der Federkraft zur Aufnahme der angehängten Last kann bedeuten, dass die im Federzug integrierte Triebfeder vor einem Bruch stehen kann. Ändern Sie die Federkrafteinstellung des Federzug dann nicht mit dem Ziel, die Last dennoch aufzunehmen sondern nehmen Sie Kontakt mit einem zur Reparatur befugtem Fachpersonal auf.
Der Federzug ist ausgestattet mit einer Sicherheitsvorrichtung, die beim Bruch der Trommelfeder eingreift, den Betrieb blockiert und den Fall der angehängten Last verhindert. Sollte es unmöglich sein, dass angehängte Werkzeug mit einem normalen Kraftaufwand zu heben oder zu senken, greifen Sie nicht ein und rufen Sie den technischen Kundendienst an.
HINWEIS: Der Federzug blockiert auch dann, wenn die Trommelfeder vollkommen entspannt wurde. Zur Wiederherstellung des Betriebs versuchen Sie, die Feder wie im Abschnitt “Einstellung” zu spannen. Sollte der Federzug nicht wieder freigegeben werden, greifen Sie nicht selbst ein, sondern rufen den technischen Kundendienst an.
